k8s基本概念

Namespace

Namespace 可以将一个物理的 cluster 逻辑上划分为多个虚拟 cluster 。每个cluster 就是一个Namespace 。不同的 Namespace 里的资源是完全隔离的。( 不能实现pod 间网络通讯隔离，仅用来限制资源对象名称的作用域)

default : 创建资源时，默认放入这个 Namespace 中

kube-system : Kubernetes 自己创建的系统资源放入这个 Namespace 中

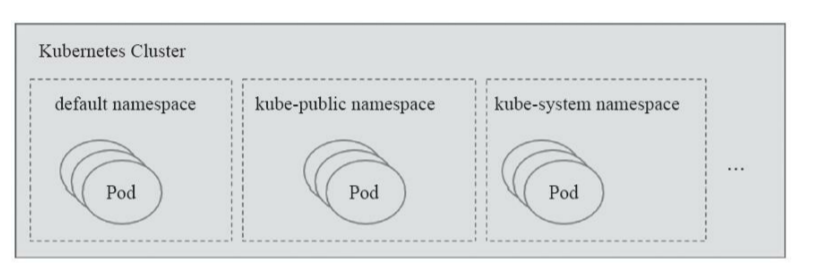

NameSpace

K8S 组件

Master组件

API Service : 提供 HTTP/HTTPS RESTful API, 即Kubernetes API, 是 Kubernetes Cluster 的前端接口，各种客户端以及 Kubernetes其他组件可以通过它管理 Cluster 的各种资源

Scheduler : 负责决定将 Pod 放在哪个 Node 上运行，在调度时会充分考虑 Cluster 的拓步结构，当前各个节点的负载，以及应用对高可用、性能、数据清和性的需求

Controller Manager : 负责管理 Cluster 各种资源,保证资源处于预期的状态。为满足不同业务，开发了多种 Controller

etcd ：负责保存 Kubernetes Cluster 的配置信息和各种资源的状态信息。当数据发生变化时，etcd 会快速地通知 Kubernetes相关组件。(只与 API Service 交互)

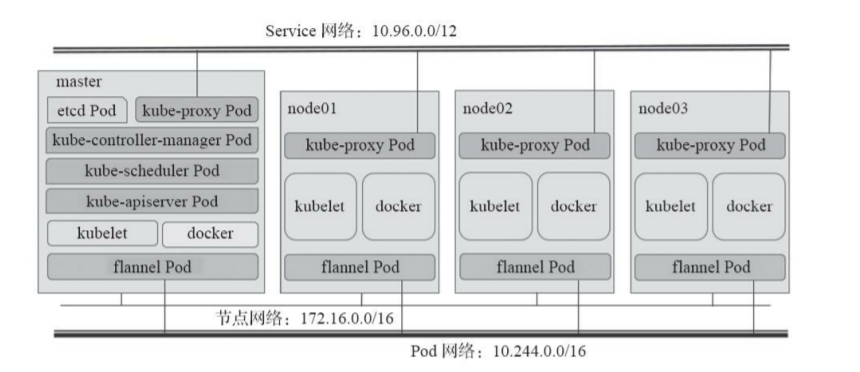

K8S架构

Pod网络：实现 Pod 间的相互通信 eg： flannel

Node 节点
kubelet: 运行在 Cluster 所有节点上，负责启动 Pod 和容器。kubelet 是 Node 的 agent ,当 Scheduler 确定在某个 Node 上运行 Pod 后，会将 Pod 的具体配置信息（image,volume 等）发送给该节点的 kubelet ,kubelet 根据这些信息创建和运行容器，并向 Master 报告运行状态。 kubelet 进程会定时向 APIService 汇报 “心跳”。一段时间内心跳包没更新，那么 kubectl controller manager 就会将其标记为 NodeLost

kube-proxy : 集群中每个节点上运行的网络代理，实现 Kubernetes 服务（Service）概念的一部分。每台机器上都运行一个 kube-proxy 服务，它监API server 中 service 和 endpoint 的变化情况，并通过 iptables 等来为服务配置负载均衡（仅支持 TCP 和 UDP)

curl 127.0.0.1:10249/proxyMode : 查看 Kube-proxy 工作模式

Container Runtime : 容器运行环境是负责运行容器的软件,支持多个容器运行环境: Docker (1.20开始移除，预计 1.23 正式移除)、 containerd、 CRI-O 以及任何实现 Kubernetes CRI (容器运行环境接口)。

补

当通过 Service 的域名访问，会通过 CoreDNS 解析出 Service 对应的 Cluster IP(虚拟 IP)。请求到达宿主机网络后，就会被 kube-proxy 所配置的 iptables 规则拦截，之后请求回被转发到每一个实际的后端 Pod 上面去

kubeadm,kubectl

kubeadm : 用于初始化 Cluster

客户端组件 kubectl
kubectl : Kubernetes 命令行工具，可以通过 kubectl 部署和管理应用，查看各种资源的，创建、删除和更新各种组件。( kubelet 会在API Server 上注册当前工作节点，定期向 Master 汇报节点资源使用情况，并通过 cAdvisor 监控容器和节点的资源占用状况)

kubectl get nodes  # 查看节点的状态
kubectl get pod --all-namespaces  # 查看所有命名空间的pod
kubectl get pod --all-namespaces -o wide # 查看所有命名空间的pod，并显示详细信息
kubectl describe pod -n kube-system etcd-k8s01   # 查看namespace 为 kube-system  pod 为 etcd-k8s01 的具体情况

service : Service是建立在一组Pod对象之上的资源抽象，它通过标签选择器
选定一组Pod对象, 定义了外界访问一组特定 Pod 的方式 (eg : 这组Pod对象定义一个统一的固定访问入口)， service有自己的 IP和端口，为 Pod 提供了负载均衡。
(Service对象创建完成后即可作为服务被各客户端访问，但要真正响应这些请求，还是要依赖于各后端的资源对象。)

(并不配置于任何主机或容器的网络接口之上，而是通过 Node 之上的 kube-proxy 配置为 iptables或 ipvs 规则，从而将发往此地址的所有流量调度至其后端的各 Pod 对象之上。Service 网络在 Kubernetes 集群创建时予以指定，而各 Service 的地址则在用户创建Service时予以动态配置。)

补
示例： ipvs 后端 3 个 pod

生成一个 service 时， kube-proxy 会先在宿主机创建一个虚拟网卡 eg: kube-ipvs0, 并以 Service IP 作为 IP 地址。
kube-proxy 通过 linux 的 IPVS 模块为这个 IP 地址设置 3 个虚拟主机（负载均衡策略为轮询）. 虚拟主机的 ip 和端口正是对应被代理的三个 pod

不需要为每个 pod 设置 iptalbes 规则，而是将这些 规则 放到内核态，降低了维护规则的代价。但包过滤，SNAT等还需要 iptables 实现

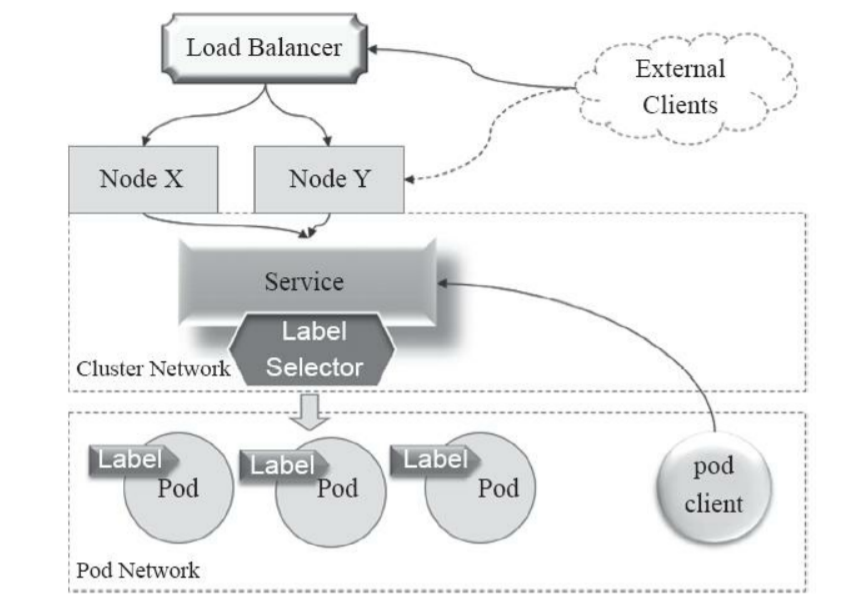

Service架构

Service 主要有三种常用类型

仅用于集群内部通信的 ClusterIP 类型
接入集群外部请求的 NodePort 类型，它工作于每个节点的主机 IP 之上；
LoadBalancer 类型，它可以把外部请求负载均衡至多个 Node 的主机 IP 的 NodePort 之上。

此三种类型中，每一种都以其前一种为基础才能实现，而且第三种类型中的 LoadBalancer 需协同集群外部的组件才能实现，并且此外部组件并不接受 Kubernetes 的管理。

kube-proxy : 外界通过 service 访问 Pod, kube-proxy 将 service 的 TCP/UDP 数据流转发到后端的容器。如有多个副本， kube-proxy 会实现负载均衡。
（每个工作节点都需要运行一个 kube-proxy 守护进程，它能够按需为 Service资源对象生成 iptables 或 ipvs 规则，从而捕获访问当前 Service 的 ClusterIP 的流量并将其转发至正确的后端Pod 对象）

Pod 网络 : 实现 Pod 间的相互通信 eg： flannel, calico

kube-dns(已默认为 coreDNS) : 为 Cluster 提供 DNS 服务，在执行 kubeadm init 时作为附加组件安装。是 pod 内的 NDS服务器

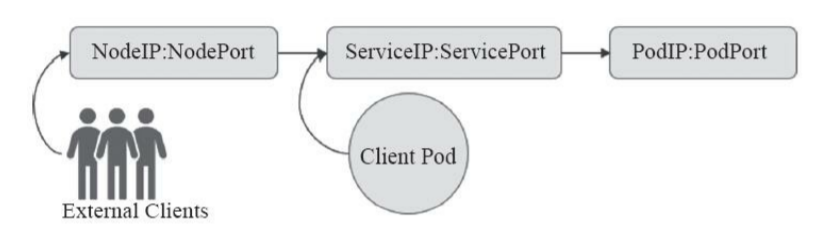

Port

Port : :port 提供给集群内部访问 service 的入口
NodePort : :NodePort 提供给集群外部访问 service 的入口
targetPort : 从 Port 或 NodePort 上来的数据最终经过 kube-proxy 流入到后端Pod 的 targetPort 进入容器.
containerPort : 容器内部的 port,映射到 targetPort

eg:docker run -p 16379:6379 --name k8s-redis redis redis-server

16379(targetPort) 实际访问的 6379(containerPort)

当通过 Service 的域名访问，会通过 CoreDNS 解析出 Service 对应的 Cluster IP(虚拟 IP)。请求到达宿主机网络后，就会被 kube-proxy 所配置的 iptables(或 ipvs) 规则拦截，之后请求回被转发到每一个实际的后端 Pod 上面去。

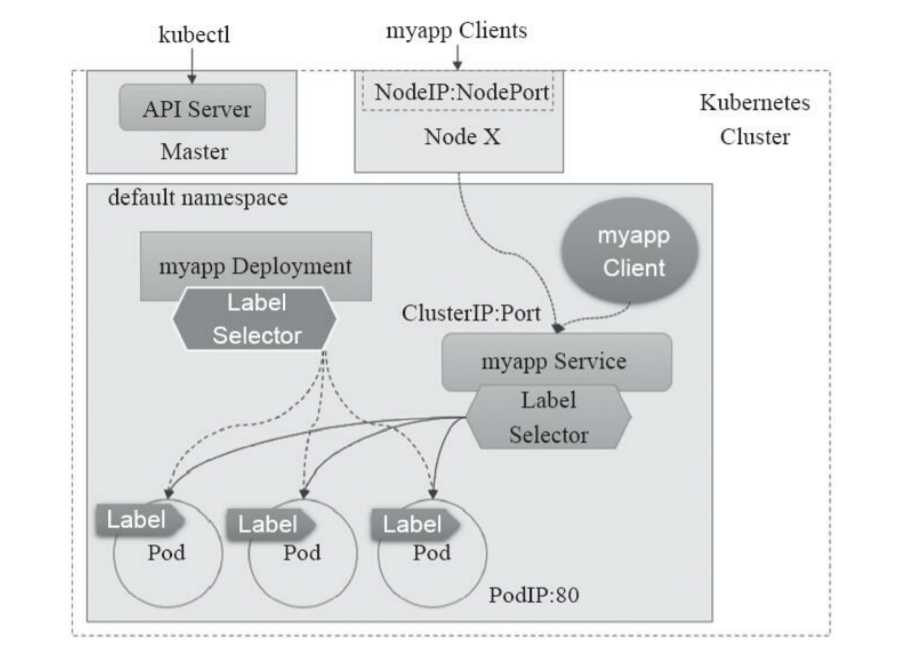

例子

1	kubectl run httpd-app --image=httpd --replicas=2

kubectl 发送部署请求到 API Server
API Server 通知 Controller Manager 创建一个 deployment资源
Scheduler 执行调度任务，将两个副本 Pod 分发到 k8s02 和 k8s03
k8s02 和 k8s03 上的 kubelet 再各自的节点上创建并运行 Pod

执行 kubectl get pod 时 API Service 会从 etcd 中读取这些数据。

集群运行模式

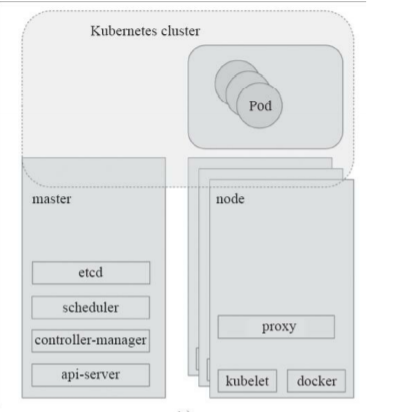

“独立组件”模式，系统各组件直接以守护进程的方式运行于节点之上，各组件之间相互协作构成集群

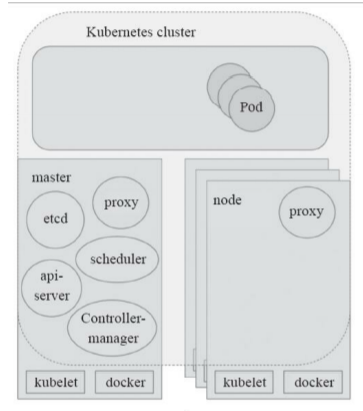

“静态Pod模式”，除 kubelet 和 Docker 之外的其他组件（如 etcd、kube-apiserver、 kube-controller-manager 和 kubescheduler 等）都是以静态 Pod 对象运行于 Master主机之上的
Kubernetes 的“自托管”（self-hosted ）模式，它类似于第二种方式，将除了 kubelet 和 Docker 之外的其他组件运行为集群之上的 Pod 对象，但不同的是，这些 Pod 对象托管运行在集群自身之上受控于 DaemonSet 类型的控制器，而非静态的 Pod 对象

使用 kubeadm 部署的 Kubernetes 集群可运行为第 2 种或第 3 种模式，默认为静态 Pod 对象模式，需要使用自托管模式时，kubeadm init 命令使用--features-gates=selfHosting 选项即可。第 1 种模式集群的构建需要将各组件运行于系统之上的独立守护进程中，其间需要用到的证书及 Token 等认证信息也都需要手动生成，过程烦琐且极易出错，一般不推荐使用

[root@centos01 ~]# kubectl get nodes
NAME    STATUS   ROLES    AGE   VERSION
k8s01   Ready    master   18m   v1.18.6
k8s02   Ready    <none>   15m   v1.18.6
k8s03   Ready    <none>   15m   v1.18.6

[root@k8s01 ~]# kubectl label nodes  k8s02 node-role.kubernetes.io/node=
node/k8s02 labeled
[root@k8s01 ~]# kubectl get nodes
NAME    STATUS   ROLES    AGE   VERSION
k8s01   Ready    master   18m   v1.18.6
k8s02   Ready    node   15m   v1.18.6
k8s03   Ready    <none>   15m   v1.18.6

[root@centos01 ~]# kubectl get pod --all-namespaces  # kubectl get pod -A
NAMESPACE     NAME                                       READY   STATUS    RESTARTS   AGE
kube-system   calico-kube-controllers-76d4774d89-xqw6g   1/1     Running   0          14m
kube-system   calico-node-5xqsz                          1/1     Running   0          14m
kube-system   calico-node-cwv6n                          1/1     Running   0          14m
kube-system   calico-node-pfpr4                          1/1     Running   0          14m
kube-system   coredns-7ff77c879f-7frh7                   1/1     Running   0          18m
kube-system   coredns-7ff77c879f-hlzpn                   1/1     Running   0          18m
kube-system   etcd-k8s01                                 1/1     Running   0          18m
kube-system   kube-apiserver-k8s01                       1/1     Running   0          18m
kube-system   kube-controller-manager-k8s01              1/1     Running   0          18m
kube-system   kube-proxy-hmlxx                           1/1     Running   0          15m
kube-system   kube-proxy-nh96k                           1/1     Running   0          15m
kube-system   kube-proxy-x57zq                           1/1     Running   0          18m
kube-system   kube-scheduler-k8s01                       1/1     Running   0          18m


[root@k8s01 ~]#  kubectl get pod -A -o wide
NAMESPACE     NAME                                       READY   STATUS    RESTARTS   AGE   IP               NODE    NOMINATED NODE   READINESS GATES
kube-system   calico-kube-controllers-76d4774d89-xqw6g   1/1     Running   0          44m   172.18.235.129   k8s03   <none>           <none>
kube-system   calico-node-5xqsz                          1/1     Running   0          44m   192.168.43.103   k8s03   <none>           <none>
kube-system   calico-node-cwv6n                          1/1     Running   0          44m   192.168.43.101   k8s01   <none>           <none>
kube-system   calico-node-pfpr4                          1/1     Running   0          44m   192.168.43.102   k8s02   <none>           <none>
kube-system   coredns-7ff77c879f-7frh7                   1/1     Running   0          48m   172.18.73.66     k8s01   <none>           <none>
kube-system   coredns-7ff77c879f-hlzpn                   1/1     Running   0          48m   172.18.73.65     k8s01   <none>           <none>
kube-system   etcd-k8s01                                 1/1     Running   0          48m   192.168.43.101   k8s01   <none>           <none>
kube-system   kube-apiserver-k8s01                       1/1     Running   0          48m   192.168.43.101   k8s01   <none>           <none>
kube-system   kube-controller-manager-k8s01              1/1     Running   0          48m   192.168.43.101   k8s01   <none>           <none>
kube-system   kube-proxy-hmlxx                           1/1     Running   0          45m   192.168.43.103   k8s03   <none>           <none>
kube-system   kube-proxy-nh96k                           1/1     Running   0          45m   192.168.43.102   k8s02   <none>           <none>
kube-system   kube-proxy-x57zq                           1/1     Running   0          48m   192.168.43.101   k8s01   <none>           <none>
kube-system   kube-scheduler-k8s01                       1/1     Running   0          48m   192.168.43.101   k8s01   <none>           <none>
[root@k8s01 ~]#
